1、射頻信號發生器EXG_N5171B
主要特性和功能
? EXG 針對制造測試進行優化，可以實現更快的吞吐量和更長的正常運行時間
? 最大輸出功率20W，可讓您執行元器件基本參數測試和接收機功能驗證
? 使用多功能發生器功能仿真復雜的模擬調制場景，完成接收機性能的驗證
? 自我維護解決方案和低成本維修可以減少停機時間和降低成本
技術指標：
|
頻率范圍（最小值到最大值） |
9kHz至6GHz |
|
分辨率 |
0.001Hz |
|
駐波比 |
＜1.8:1（200kHz~6GHz） |
|
脈沖調制最小脈寬 |
20 ns |
|
脈沖調制開關比 |
＞80dB |
|
通訊接口 |
TCP/IP或GPIB控制接口 |

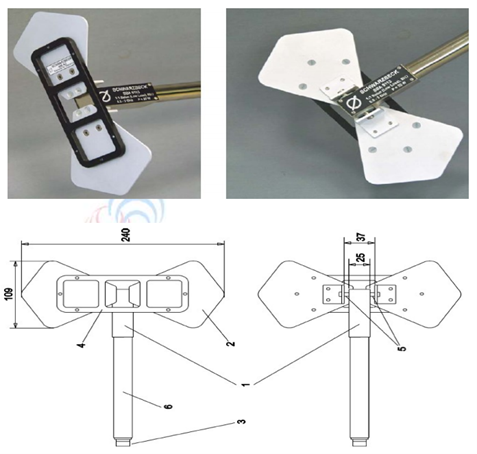

2、蝶形天線1
420NJ 蝶形天線：
主要特點：
l SBA9113 寬帶低損耗 balun
l 420NJ 扁平天線振子
l N 型連接器 female
l 元件固定和間隔距離(5mm，非金屬)
l 對稱終端 M4
l 22mm 管安裝固定
技術參數：
|
頻率范圍 |
360M-2.7GHz |
|
阻抗 |
50 歐姆；N型 母端 |
|
最大輸入功率 |
20 W |
|
典型駐波比（VSWR） |
1-4 |
|
頻率范圍 |
360MHz-2.7GHz |
|
振子總長 |
240mm |
|
振子寬度 |
109mm |
|
安裝固定 |
M4*8 |
|
墊片尺寸 |
5mm , 50mm |
|
重量 |
135g |

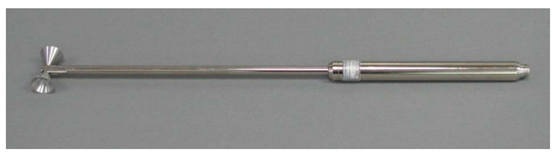

3、蝶形天線2
SBA9119 蝶形天線
主要特點：
l SBA9119 滿足 CISPR 16-1-4 對于 1GHz 以上的場地驗證。與 SBA 9112 組合使用可成為覆蓋頻率范圍為 1-18 GHz 的優秀天線。
l 微波雙錐天線的主要用途是評估測試場地，場強(選頻)測量和產生特定場強(例如 ERP 或者 EIRP)。
l 由于具有寬帶的特點，不需要象半波偶極子天線一樣頻繁更換天線，從而節省測量時間。
l 微波雙錐天線允許在整個頻率范圍內執行連續的掃頻。
l 由于具有和偶極子天線類似的方向圖、固定相位中心和高功率處理能力，SBA 9119 可以在很多場合替代半波偶極子天線。
l SBA 9119 不適用于非常低限值的輻射發射試驗。
具體指標：
|
標稱頻率范圍 |
0.6-6 GHz |
|
可用頻率范圍 |
0.5-6.5 GHz |
|
阻抗 |
50 歐姆；N型 母端 |
|
最大輸入功率 |
20 W |
|
典型駐波比（VSWR） |
＜4（0.9GHz |
|
分度環 |
LR=190mm |
|
天線振子總長 |
LE =50 mm |
|
天線振子直徑 |
D = 28 mm |
|
安裝 |
22mm直徑管，LH=560 mm |
|
重量 |
400g |

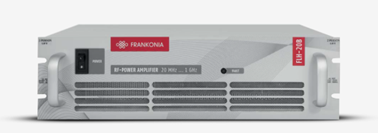

4、功率放大器
FLH-20B(20MHz–6GHz)
技術參數：
|
頻率范圍 |
為20MHz至6GHz |
|
輸出功率典型值 |
70W |
|
1dB壓縮點功率 |
P1dB≥50W，H＜-20dB，20MHz~1GHz； |
|
輸入VSWR |
2:1 |
|
二次/三次諧波失真 |
20 dBc（2nd）/20 dBc（3rd） |
|
輸入/輸出阻抗 |
50Ω/50Ω |
5、功率探頭
概述：
RadiPower?脈沖USB功率探頭的較大采樣速率可達每秒1M，從而能測量持續時間僅2ms的RF突發/脈沖信號，同時也能測量CW和RMS功率。
RadiPower?插卡含4個USB接口，可連接4個RadiPower? 功率探頭，RadiPower? 插卡可插入RadiCentre? 模塊化機箱。RadiPower? 功率探頭也可以使用標準USB端口直接連接到計算機。
RadiPower?脈沖功率，不僅能快速測量，還能使用 ‘Logging’模式，以10ms的速度測量RF功率信號，并以圖形方式顯示一段時間的功率。
技術參數：
|
RadiPower? |
|
|
RadiPower?探頭： |
RPR2006P |
|
檢波器類型： |
對數檢波器 |
|
測量功能： |
RMS CW功率，峰值功率（較大值保持）和包絡線模式 |
|
頻率范圍： |
8kHz～6GHz |
|
功率測量范圍： |
100pW~200mW，1W（AVG），2W（PK，10μs） |
|
探頭電平測量范圍： |
-70dBm ~ +23dBm |
|
測量不確定性： |
0.047~0.083 |
|
采樣率： |
≥2M sps |
|
分辨率： |
0.01 dBm |

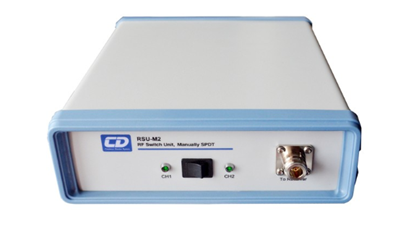

6、射頻開關
RSU-M2 射頻開關
概述：
RSU-M2射頻開關，采用高性能電子射頻開關，實現兩路輸入到一路輸出之間的手動切換，頻率范圍可選9kHz-6GHz，適用于各類EMI測試系統，也可以用于EMS測試系統。
使用RSU-M2射頻開關，能確保測試結果的一致性，針對不同的系統配置，RSU-M2內部還可以放置限幅器和前置放大器等測試附件，將原來復雜連接的EMI測試系統變得連接更簡單，操作更方便，性能更穩定。
主要技術指標：
l 頻率范圍：9kHz-6GHz
l 設置時間：15μs
l 繼電器切換時間：6μs
l 切換次數：1000億次
l 觸發切換時間：8μs/10μs
l 最大功率：15mW/12dBm(9kHz~3MHz);1W/30dBm(3MHz~6GHz)
l 駐波比，插損，端口隔離：
|
頻率范圍 Hz |
VSWR |
插入損耗（最大）dB |
隔離（最小）dB |
|
9k~1G |
1.20 |
0.30 |
40 |
|
1G~2.5G |
1.30 |
0.40 |
30 |
|
2.5G~5G |
1.20 |
0.50 |
20 |
|
5G~6G |
1.40 |
0.90 |
20 |
